產品介紹
產業全方位EMI解決方案
ONE STOP FOR TOTAL SOLUTION
通誠科技除提供整合性全方位服務，解決客戶在設計階段、測試階段到最後的認證階段可能面臨的疑難雜症，提供一系列高適用產品

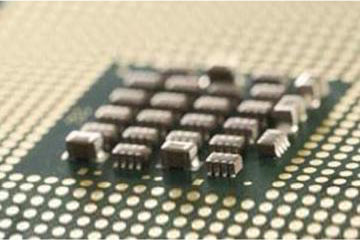

瞬態雜訊抑制IC，區分應用場域不同，約略有下列四種應用區分
 | |||
USB | HDMI | VGA | LAN |
提供USB1.1 、USB2.0、USB3.0等ESD對策及USB/手持式可擴充船塢ESD對策 | 由於HDMI有阻抗匹配的需求，且音訊和視訊信號採用同一條電纜，極有可能耦合或直接竄入ESD能量而導致內部電路受損。 | 許多產品進行VGA測試時，將IO Pins直接拉出來進行靜電轟擊，此時若利用適當的TVS Array進行保護，將可有效避免能量灌入後直接破壞內部電路或IC。 | 提供多樣性供雷擊對策及ESD對策 |
傳統壓敏電阻或是二級體所構成的防護線路，往往成本增加，防護效力亦不佳
| 傳統設計 | 新式設計 | |
|---|---|---|
| Components Qty’ | 2 or more | Just 1 |
| Design | Complex | Simple |
| Cost | Higher | Lower |
| PCB Space | Higher | Lower |
| ESD Protection | Lower | Lower |
設計良好的TVS線路可以
- 最少可降低50%PCB空間要求
- 最少降低30%~50%的系統成本

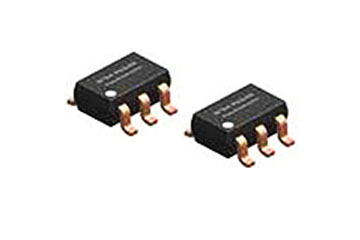

新款全系列TVS產品皆內置ESD保護器
奈米晶/共模/差模電感可提供高壓高電流對策時有效的抑制雜訊

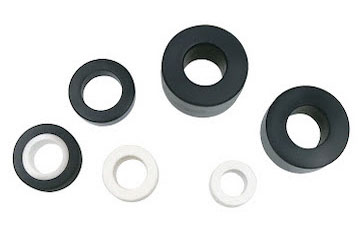

通誠科技亦提供客製化設計生產，因應客戶機構複雜設計，提供可量產對策的奈米晶磁環供客戶測試使用
EMI雜訊抑制元件皆通過嚴苛的車規AEC-Q200認證，設計無憂
超寬帶雜訊解耦器，終極電子產品電磁波雜訊剋星，產品電磁兼容及射頻雜訊的完美解決對策
特點/Features
- SMD貼片式元件(0603、0805、1005)
- 適用於低頻高電流小體積電磁雜訊濾波須求設備使用
- 適用於高穩定度及信賴性佳之要求的設備元件
- 額定耐電流3.5A(Max.)
- 取得AEC-Q200車規認證
應用/Applications
- 平均300kHz~3GH超寬帶電磁雜訊濾波應用
- CLK時鐘信號所形成之電磁輻射雜訊濾波
- 差模信號電磁輻射雜訊濾除
- 提高ESD+1.5kv耐受度
- 在芯片電源端及各/0端做為T型濾波器使用,可以提高BC(Bulk
- Current Injection)的耐受度
- 使用在GPS模組電源端可以相當程度的提高GPS的靈敏度
- 串接在二極管的前後,消除二極管因逆向電流所產生的電磁干擾
- 使用在音源功放輸出端,可以解決手持天線的訊號干擾問題
| UWB | 磁珠、電容、電感 | |
|---|---|---|
| Suppress Capability | Wide (300KHz~3GHz) | Narrow (MHz) |
| DC(A) | Higher (3.5A) | Lower (Under 2A) |
| 溫度反應 | 較高(150℃) | 較低(125℃) |
| EMS/EMI | 全頻段效果佳 | 頻段窄 |
| BCI | 全頻段效果佳 | 效果差 |
| ESD | 提升1.5Kv耐受度 | 無 |
| 眼圖 | 沒有影響 | 需要頻率阻抗匹配 |
產品系列
料號系列 | 零件外觀 | 零件尺寸 |
RUWB系列 | | 0603 0805 1005 |
RCA-PCs-12V |  | 7.0×7.4 |
RCA-BCI8C-50V |  | 12.8 x 7.0 |

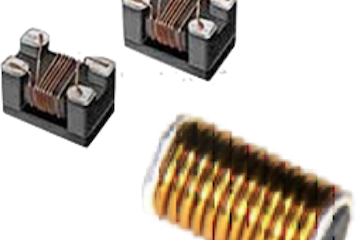

共模電感在電子產品設計的應用日益複雜與多樣，通誠科技提供一系列共模產品供客戶的複雜線路設計使用
可以製作至2700Ω @ 100MHz
| 5045 Series | Dimensions |
|---|---|
| A | 5.0+0.3 |
| B | 4.5+0.3 |
| C | 2.5 Max. |
| D | 1,6+0.3 |
| E | 1.4+0.3 |
| P/N | Z(Ω) | RatedCurrent | DCR(Ω) | RatedVoltage | WithstandVoltage | InsulationResistance |
|---|---|---|---|---|---|---|
| P1-P2 | ||||||
| P3-P4 | ||||||
| Impedance | Idc(A) | กำ40% | Vdc | Vdc | IR | |
| @100MHz | [Max] | (V) Typical | (V) Typical | (MΩ) Min. | ||
| RCA-N5045A-101M | 100 Typ. | 6 | 0.009 | 50 | 125 | 10 |
| RCA-N5045A-251M | 250 Typ. | 5 | 0.014 | 50 | 125 | 10 |
| RCA-N5045A-501M | 500 Typ. | 4 | 0.019 | 50 | 125 | 10 |
| RCA-N5045A-102M | 1000 Typ. | 3 | 0.024 | 50 | 125 | 10 |
| RCA-N5045A-142M | 1400 Typ. | 1.5 | 0.040 | 50 | 125 | 10 |
零件的擺放位置建議

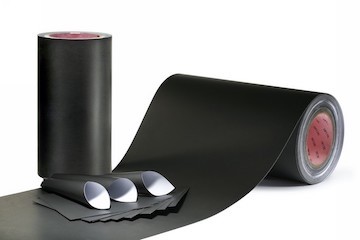

吸波材與導電布的應用，在3C產品或筆記型電腦上應用也是一大主流
透過吸波材的貼附，可以有效的抑制特殊雜訊頻段．以及導電布的應用加大地的面積，都是非常有效又快速的可量產對策
